Подготовка участка
пока пусто
Смета по вашему проекту
Московская область · АР_дом_107м2_25.03.2024.pdf · 21 лист
Черновик, проверяем
Сметчик уточняет объёмы — пришлём уточнённую версию в течение суток
Уточните 21 параметров — смета станет точнее
Что ещё может понадобиться
Фундамент
пока пусто
Коробка
6 позиций
Газосиликатный блок D500 400 мм (по плану) · Газосиликатный блок D500 350 мм (по плану) · Газосиликатный блок D500 275 мм (по плану)
Кровля
пока пусто
Тёплый контур
пока пусто
Инженерка и отделка
9 позиций
Плинтус по помещениям (по плану) · Пол в помещении 1 (по плану) · Пол в помещении 2 (по плану)
Помещения по плану
Этаж 1 — 119.2 м²
Габарит этажа 16.12 × 9.11 м · 146.9 м² по обводу
- Помещение 1 57.2 м²
- Помещение 2 14.8 м²
- Помещение 3 14.4 м²
- Помещение 4 12.6 м²
- Помещение 5 5.5 м²
- Помещение 6 5.5 м²
- Помещение 7 5.2 м²
- Помещение 8 4.1 м²
Площади посчитаны по чертежам проекта — сверьте со своим планом
Высоты по проекту
Подтверждено сметчиком — по этим высотам считается кубатура
- Этаж 1: Отметка чистого пола 0 мм
- Этаж 1: Высота в свету 3055 мм
- Этаж 1: Отметка потолка 3055 мм
- Низ монолитного пояса 2670 мм
- Верх монолитного пояса 2950 мм
- Высота кладки 2830 мм
- Карниз 2380 мм
- Конёк 5445 мм
- Уклон кровли, ° 25
Отметки взяты с разрезов и фасадов проекта — сверьте со своим альбомом
Второе мнение
Те же чертежи глазами второго разбора — нейросети

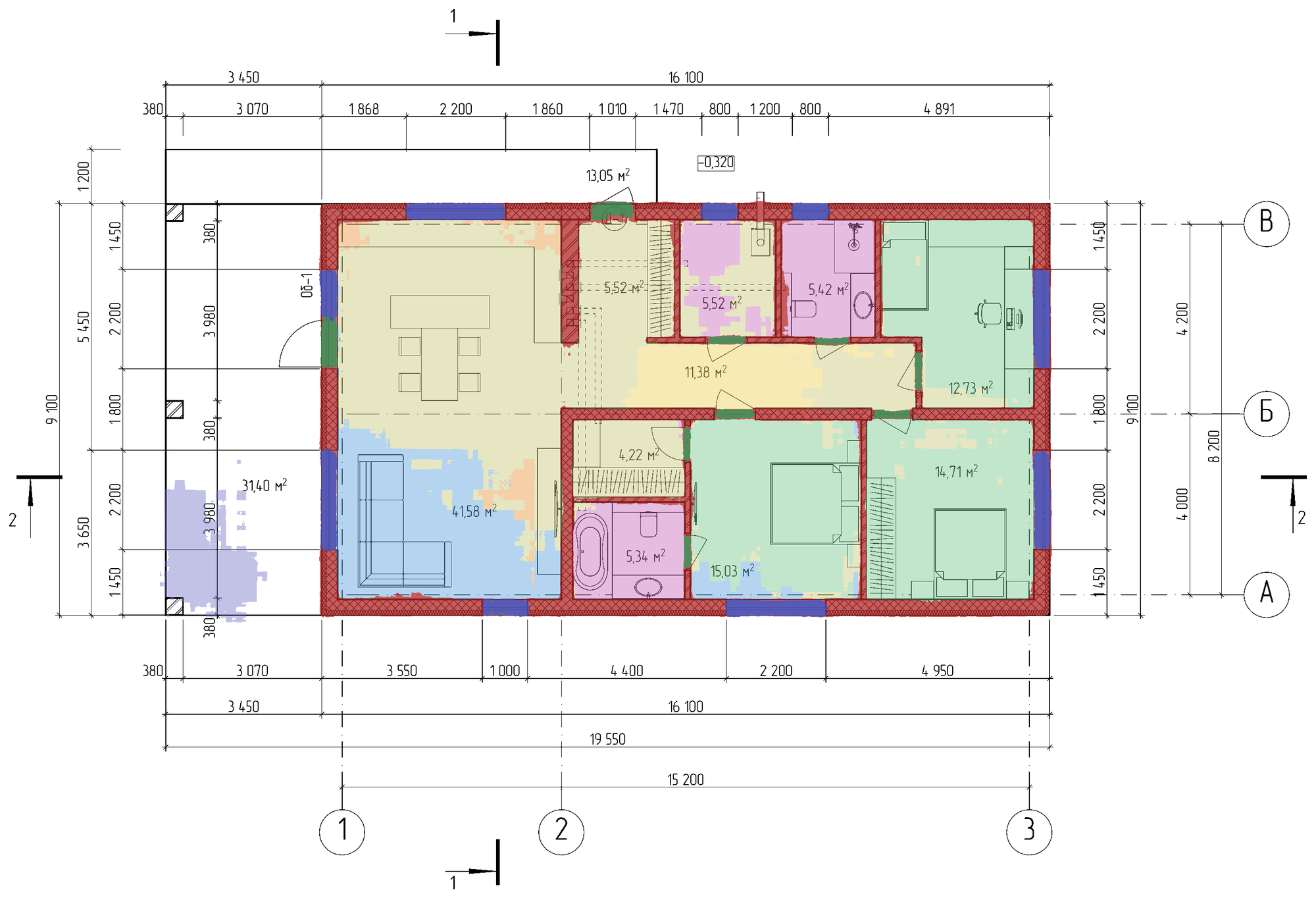

лист 1 · План 1-го этажа
CubiCasa нашла на 7 помещений больше — скорее всего, перегородки, которые векторный разбор не увидел. Проёмов: вектор — 9, CubiCasa — 19.
За основу плана взят CubiCasa5K, дальше правленный вручную — по нему и считается смета
| Показатель | Вектор | CubiCasa |
|---|---|---|
| замкнутость | — | 1.00 |
| прямые углы | 1.00 | 1.00 |
| висячие концы | 0.35 | 0.45 |
| сходство площадей | — | — |
| время разбора | 1.6 с | 16.5 с |

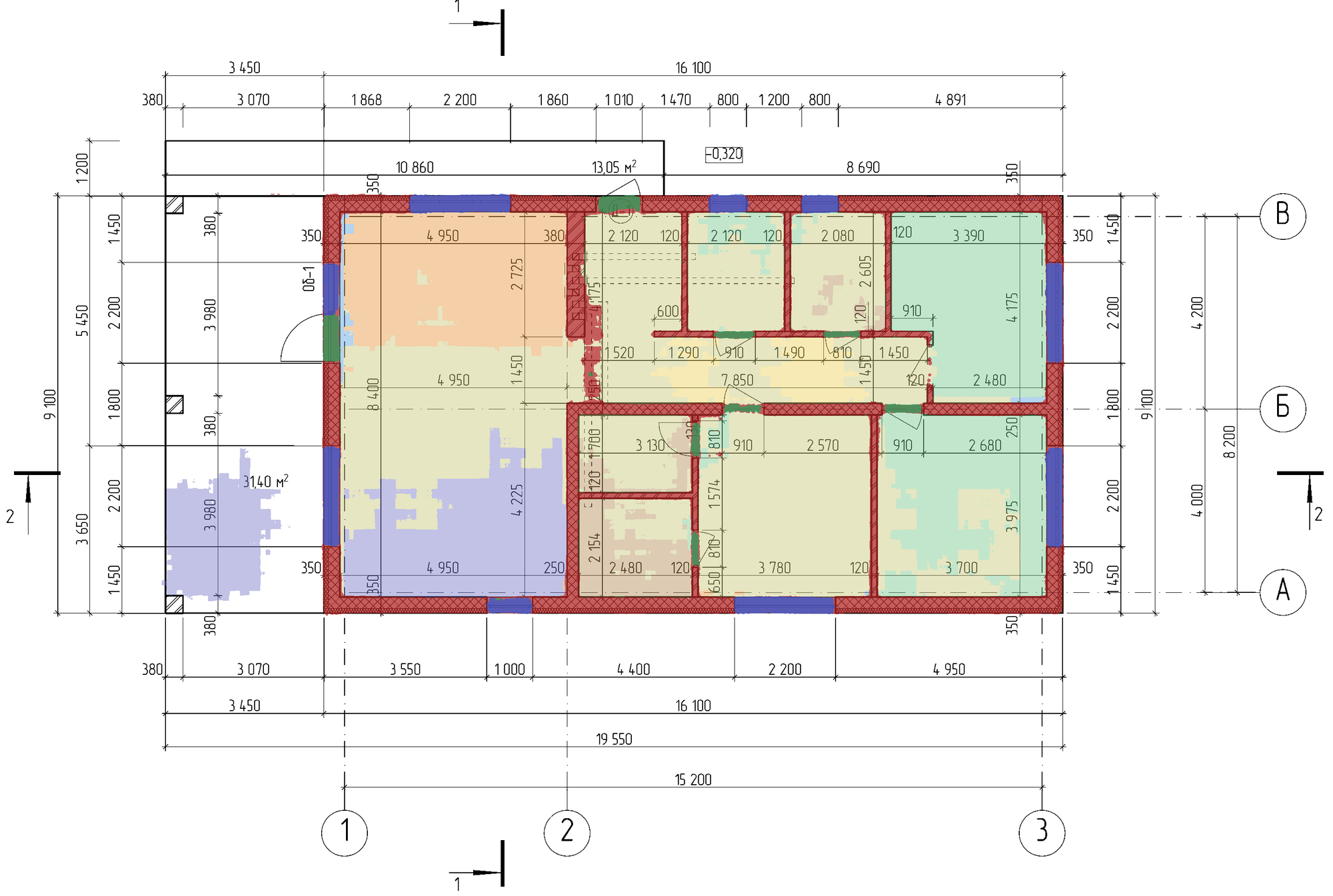

лист 2 · План 1-го этажа
CubiCasa нашла на 7 помещений больше — скорее всего, перегородки, которые векторный разбор не увидел. Проёмов: вектор — 6, CubiCasa — 16.
За основу плана взят CubiCasa5K, дальше правленный вручную — по нему и считается смета
| Показатель | Вектор | CubiCasa |
|---|---|---|
| замкнутость | — | 1.00 |
| прямые углы | 1.00 | 1.00 |
| висячие концы | 0.15 | 0.43 |
| сходство площадей | — | — |
| время разбора | 0.8 с | 16.7 с |

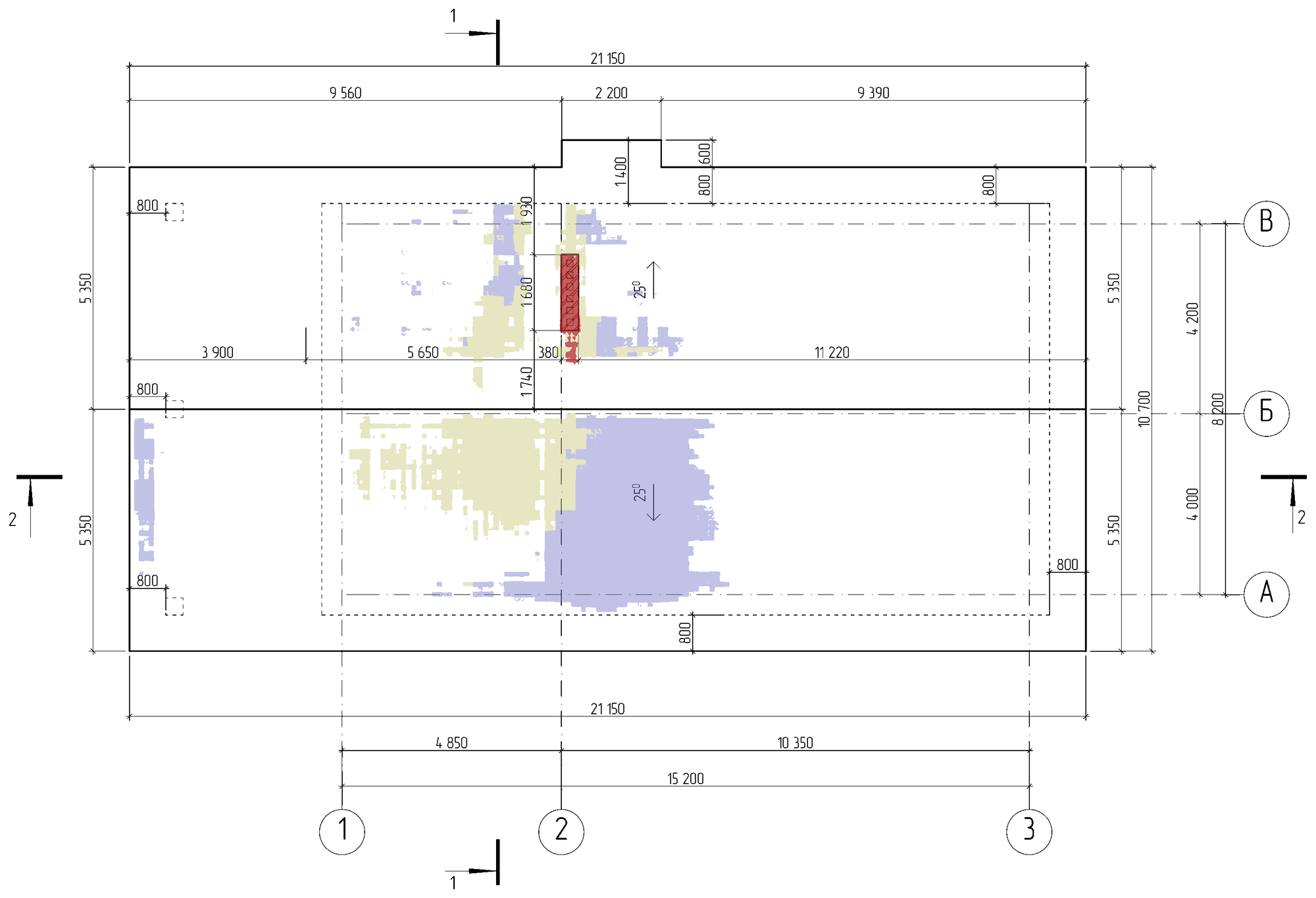

лист 3 · План кровли
Оба разбора согласны: помещений найдено одинаково. Проёмов векторный разбор нашёл 0; CubiCasa покажет их после подтверждения масштаба.
За основу плана взят векторный разбор, дальше правленный вручную — по нему и считается смета
| Показатель | Вектор | CubiCasa |
|---|---|---|
| замкнутость | — | — |
| прямые углы | 1.00 | — |
| висячие концы | 0.00 | — |
| сходство площадей | — | — |
| время разбора | 0.2 с | 15.3 с |
лист 15 · План кровли
не удалось
парных линий стен не нашлось
Считался только CubiCasa: у векторного разбора ошибка
| Показатель | Вектор | CubiCasa |
|---|---|---|
| замкнутость | — | — |
| прямые углы | — | 1.00 |
| висячие концы | — | 0.67 |
| сходство площадей | — | — |
| время разбора | — | 8.0 с |
Экспериментально. Второй разбор — CubiCasa5K (Kalervo et al., 2019, лицензия CC BY-NC 4.0): он смотрит на чертёж как на картинку и иногда видит то, чего не видит геометрия.
